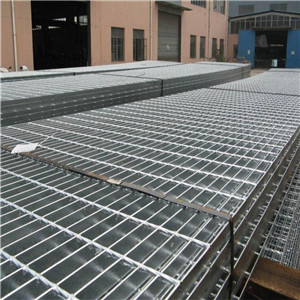

热镀锌钢格栅板技术要求

新闻来源：本站   发布时间：2019-04-03   浏览次数：

   热镀锌钢格栅板热镀锌前应进行构件表面处理，保证金属表面干净。可采用酸洗进行表面清洗，但应避免过度酸洗。对不能洗掉的表面油污，如：碳膜、油污、油漆、焊渣等应在酸洗前去除。

　　热镀锌钢格栅板热镀锌前应保持构件表面干燥，不得残留水溶液或其他水分。

　　用于热镀锌的锌浴主要应由熔融锌液构成，熔融锌液中的杂质总含量（铁、锡除外）不应超过总质量的1.5%。

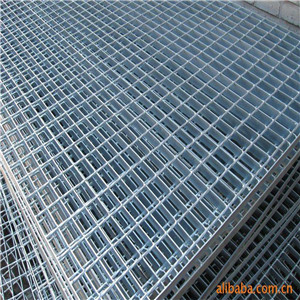

　　热镀锌钢格栅板热镀锌后表面应平滑，无滴瘤、粗糙和锌刺、无起皮，无残留的溶液渣。

热镀锌钢格栅板当负载扁钢厚度不小于5mm时，镀锌后平均锌层重量应不小于610g/m2，平均厚度不小于85um；当负载扁钢厚度小于5mm时，镀锌后均锌层重量应不小于460g/m2，平均厚度不小于65um；对于采用离心处理的锌层重量应不小于395g/m2，平均厚度不小于55um。镀锌后的质量及要求应符合GB/T 13912-2002的规定。

安平县冠成丝网制造有限公司集生产、加工、销售钢格栅,镀锌钢格栅,平台钢格栅,钢格栅板,平台钢格栅板,镀锌钢格栅板,玻璃钢格栅板,钢格栅厂家。
